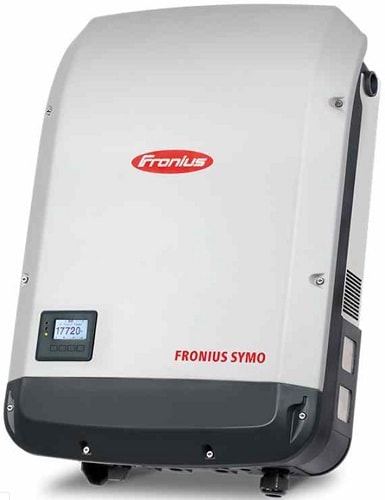

Ο τριφασικός διασυνδεδεμένος αντιστροφέας (string inverter) Fronius Symo 20.0-3-M είναι ιδανικός για φωτοβολταϊκό πακέτο net metering αυτοπαραγωγής 20kW.

Διαθέτει 2 MPPT εισόδους για σύνδεση συστοιχιών (strings) πάνελ, για μέγιστη δυνατή απορρόφηση ισχύος από κάθε string σε περίπτωση διαφορετικών προσανατολισμών ή κλίσεων

Δυνατότητα σύνδεσης 3 string ανά MPPT είσοδο

Παράδειγμα εφαρμογής 1^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 20kW_p σε ταράτσα
• 2 string από 16 πάνελ των 320W_p στη μία MPPT είσοδο του inverter και 2 string από 15 πάνελ των 320W_p στην άλλη MPPT είσοδο του inverter (σύνολο 62)
• Ετήσια παραγωγή ενέργειας 30.000 kWh περίπου

Παράδειγμα εφαρμογής 2^o

• Τριφασικό φωτοβολταϊκό σύστημα net metering ισχύος 40kW_p σε ταράτσα
• 2 string από 16 πάνελ των 320W_p στη μία MPPT είσοδο του inverter και 2 string από 15 πάνελ των 320W_p στην άλλη MPPT είσοδο του inverter και αυτό για κάθε inverter (σύνολο 124 πάνελ) – 2 Fronius Symo 20.0-3-M, 4 MPPTs
• Ετήσια παραγωγή ενέργειας 60.000 kWh περίπου

Είσοδος (DC)

Μέγιστη ισχύς φωτοβολταϊκού : 30.000W_p

Μέγιστη τάση εισόδου : 1.000V

Εύρος MPPT τάσεων λειτουργίας : 420-800V

Ονομαστική τάση λειτουργίας : 600V

Ελάχιστη τάση εισόδου : 200V

Τάση εκκίνησης : 200V

Αριθμός MPPT εισόδων : 2 (A,B)

Αριθμός string ανά MPPT είσοδο : 3

Μέγιστο ρεύμα εισόδου : 33A (είσοδος Α), 27Α (είσοδος B)

Μέγιστο ρεύμα βραχυκύκλωσης : 49,5A (είσοδος Α), 40,5Α (είσοδος B)

Έξοδος (AC)

Ονομαστική ισχύς : 20.000W

Μέγιστη ισχύς : 20.000VA

Τάση : 400V

Συχνότητα : 50±5Hz

Ονομαστικό ρεύμα : 28,9A

Μέγιστος βαθμός απόδοσης : 98,1%

Χωρίς μετασχηματιστή απομόνωσης

Ολική αρμονική παραμόρφωση ρεύματος (THD) : 1,3%

Διαστάσεις : 725×510×225mm

Βάρος : 43,4kg

Βαθμός προστασίας : IP66

Εύρος θερμοκρασιών λειτουργίας : -40^oC έως +60^οC
